drylin motorized slider อยากทําครับ

ระดับ : สมาชิก V
โพสต์
180
เงิน
7009
ความดี
5063
เครดิต
6010
จิตพิสัย
2927
จังหวัด
กรุงเทพมหานคร
เฉพาะตอบกลับของผู้โพสต์ 15#  โพสต์เมื่อ: 2011-03-13
โพสต์
3280
เงิน
49028
ความดี
67852
เครดิต
78389
จิตพิสัย
62308
จังหวัด
กรุงเทพมหานคร

เฉพาะตอบกลับของผู้โพสต์ 16#  โพสต์เมื่อ: 2011-03-13
ประเดี๋ยวมาดูให้ครับ ออกไปทำธุระก่อน ...
โพสต์
3280
เงิน
49028
ความดี
67852
เครดิต
78389
จิตพิสัย
62308
จังหวัด
กรุงเทพมหานคร

เฉพาะตอบกลับของผู้โพสต์ 17#  โพสต์เมื่อ: 2011-03-13
อ้างอิง
1 เรื่องพลังงาน ผมมี 110v battery พกพา หนักไม่ถึงหนึ่งกิโล http://www.alienbees.com/vmini.html ออก เป็น AC output และแปลงเป็น 220v โดยใช้ adapter แปลงอันนี้พอไหว
2 motor จากที่เดินดูมีสอง แบบ dc กับ ac และ คือที่ต้องการต้องเป็น stepping motor ซ้ายขวาได้ และรอบตํ่า ติดปัญหาครับ มันแพง สองพันกว่าบาท ใหญ่ด้วย
3 ต่อไปเรื่อง ตัวบังคับ หาแบบ ac ได้แล้ว เจ็ดร้อยกว่าบาทรับไฟ 100 ถึง 220 ได้ แต่ยังไม่ได้ซื้อ
4 สายพานเอาไว้ลาง คือว่า สายยาว 1.3 เมตร ราคา 750 บาท ยังไม่แน่ใจว่าจะทํายังไงให้มันสั้นลงหรือตึง
5 ตัวรอก ยังงงว่าจะติดยังไง อาทิตย์จะลองไปดูใหม่ วันเสาร์ ผมไม่ได้จบช่างไฟฟ้ามา ดูไม่เป็นเลยครับ รบกวนเพื่อนๆ มีความรู้ ชวนไปด้วยกันครับ หรือยังไงก็ได้ บ้านหม้อพลาซ่า มีหลายอย่างที่ทําพวก follow focus ได้เลย ไม่แพงด้วย พวกนี้ งานฝีมือมากๆ


มอเตอร์เลือกดี ๆ นะครับ มันมีผลต่อไปถึงเรื่องบอร์ดคุม และ เรื่องไฟด้วย ... ยังยืนยันว่า มอเตอร์เกียร์ แบบ DC ธรรมดา ง่ายและเหมาะที่สุดแล้ว, ถ้าเป็น Stepping Motor จะไปยุ่งที่วงจรควบคุมหน่อย แต่สามารถขยายติด Microcontroller เพื่อทำ Motorize Control/Motion Control ในอนาคตได้ ... ส่วน AC Motor ไม่น่าจะเหมาะนำมาใช้กับงานลักษณะนี้ ... (ถ้าเป็นมอเตอร์แบบเซอร์โวให้หนีเลยนะครับ เพราะยุ่งยากเรื่องการควบคุม และแพงมากด้วย) ...

ราง 1 เมตร ได้สายพานไทมิ่งมา 1.3 เมตร ดูจะยาวไปสักหน่อย อาจจะต้องจับวนไปวนมาก่อนแล้วค่อยพันเข้ากับพูเลย์ ถ้าได้สัก 1.1 เมตร น่าจะกำลังดี หรือต่ำกวานิดหน่อยแล้วมาตัดรางเอาก็ยังโอเคกว่า ...

พูเลย์ฝั่งมอเตอร์ ก็ติดเข้ากับแกนมอเตอร์ แล้วมอเตอร์ก็ติดเข้ากับเพลทอีกที ... ส่วนฝั่งตรงข้าม เอาพูเล่ย์ติดเข้าแกนเพลา เพลาติดเข้ากับตลับลูกปืน แล้วตลับลูกปืนก็ฝังเข้ากับเพลท ... เพลททั้งสองฝั่ง (ที่ยึดกับมอเตอร์ และ พูเลย์) ก็ติดเข้ากับราง ... (เพลทคือแผ่นสำหรับยึดเรียบ ๆ ถ้าได้แผ่นอลูมิเนียมก็จะดีมาก แต่ถ้าจะตัดเจาะเองถ้าจะให้ง่ายใช้อครีลิคหนา ๆ ทำก็ได้ครับ)

เวลาติดมอเตอร์เข้ากับเพลท หาลูกยางมารองเพื่อกันเรื่อสั่นสะเทือนด้วยครับ ...

ปล. ขออภัย ไม่มีรูป
ระดับ : สมาชิก V
โพสต์
180
เงิน
7009
ความดี
5063
เครดิต
6010
จิตพิสัย
2927
จังหวัด
กรุงเทพมหานคร
เฉพาะตอบกลับของผู้โพสต์ 18#  โพสต์เมื่อ: 2011-03-13
เออ เห็นแล้ว ผมคงจะทําไม่ได้แน่เลยครับ ความสามารถเรื่องไฟฟ้าไม่มีเลย
โพสต์
3280
เงิน
49028
ความดี
67852
เครดิต
78389
จิตพิสัย
62308
จังหวัด
กรุงเทพมหานคร

เฉพาะตอบกลับของผู้โพสต์ 19#  โพสต์เมื่อ: 2011-03-13
ถ้าเลือก มอเตอร์เกียร์แบบ DC ใช้ตัวควบคุมตัวนี้ได้ครับ ...



http://www.sangtawan.org/product_detail.asp?product_id=368&lng=th

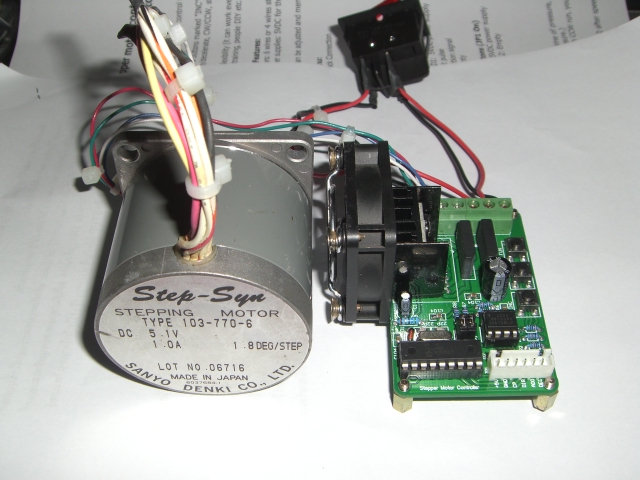

หรือ ถ้าจะใช้ สเตปปิ้งมอเตอร์ ก็ใ้ช้ตัวนี้คุมได้ ...



http://www.sangtawan.org/product_detail.asp?product_id=492&lng=th

ปกติ สเตปปิ้งมอเตอร์ ต้องใช้ Microcontrol หรือ คอมพิวเตอร์ควบคุม เพื่อส่ง Pulse กับ Dir เข้าไปสั่งให้หมุน แต่บอร์ดด้านบน ออกแบบการควบคุมง่าย ๆ ไว้ในตัว น่าจะพอต่อการใช้งาน ...

โพสต์
3280
เงิน
49028
ความดี
67852
เครดิต
78389
จิตพิสัย
62308
จังหวัด
กรุงเทพมหานคร

เฉพาะตอบกลับของผู้โพสต์ 20#  โพสต์เมื่อ: 2011-03-13
อ้างอิง
อ้างอิงโพส 18 ต้นฉบับโพสโดย fotosanook เมื่อ 2011-03-13 21:07  :
เออ เห็นแล้ว ผมคงจะทําไม่ได้แน่เลยครับ ความสามารถเรื่องไฟฟ้าไม่มีเลย


ไม่ต้องใช้ความรู้ทางไฟฟ้าครับ หาอุปกรณ์ใด้ครบ ก็เอามาประกอบอย่างเดียว ไม่ยากเลย แค่ต้องมองภาพให้ออกก่อน ... อย่างพวก มอเตอร์ + บอร์ดคุม มันมากันเป็นชุดเลยก็มี ไม่ต้องไปทำอะไร ต่อไฟ แล้วต่อพูเล่ ต่อสายพานไทมิ่งก็หมุนกันเอี๊ยดอ๊าดแล้ว ...

โครงสร้างก็คล้าย ๆ กับคลิ๊ปที่เอามาแป่ะนั่นแหล่ะครับ ลองสังเกตุดู ไม่ยาก ...
โพสต์
3280
เงิน
49028
ความดี
67852
เครดิต
78389
จิตพิสัย
62308
จังหวัด
กรุงเทพมหานคร

เฉพาะตอบกลับของผู้โพสต์ 21#  โพสต์เมื่อ: 2011-03-13
เรื่องโครงสร้างและการติดตั้ง ลองดูแบบนี้เป็นแนวทางครับ ...



ตรงนี้จะเห็นการยึด สายพานไทมิ่งเข้ากับฐาน จับกันแบบนี้ครับ ...


จุดที่เป็นมือหมุน ก็เอามอเตอร์เข้ามาเสียบแทน ...


ภาพชุดนี้จะเหมือนเป็นการอัพเกรดมือหมุน ด้วยมอเตอร์ ... ถ้าออกแบบให้ใช้มอเตอร์ตั้งแต่แรก ก็ไม่ต้องทำแบบนี้ จับมอเตอร์เสียบกับพูเลย์เลย ...
ภาพนี้จะเห็นชัดนะครับ ว่าอะไรอยู่ตรงไหน ประกอบเข้าด้วยกันยังไง เพลท มอเตอร์ พูเลย์ สายพานไทมิ่ง ...












โพสต์
386
เงิน
16717
ความดี
12742
เครดิต
17479
จิตพิสัย
7062
จังหวัด
เชียงใหม่
เฉพาะตอบกลับของผู้โพสต์ 22#  โพสต์เมื่อ: 2011-03-13
ความรู้เพียบๆครับพี่ เห็นแล้วถึงขั้นทะลุกันเลยทีเดียว เย่ เย่
ระดับ : สมาชิก V
โพสต์
180
เงิน
7009
ความดี
5063
เครดิต
6010
จิตพิสัย
2927
จังหวัด
กรุงเทพมหานคร
เฉพาะตอบกลับของผู้โพสต์ 23#  โพสต์เมื่อ: 2011-03-13
battery ของผมครับ จะลองดูนะครับ สงสัยต้องจ้างทําละครับ ขอบคุณมากๆ

ระดับ : สมาชิก V
โพสต์
180
เงิน
7009
ความดี
5063
เครดิต
6010
จิตพิสัย
2927
จังหวัด
กรุงเทพมหานคร
เฉพาะตอบกลับของผู้โพสต์ 24#  โพสต์เมื่อ: 2011-03-13
ถามต่อครับ แปลงจาก 110v หรือ 220v ac เป็น dc ต้องใช้อะไรครับท่าน แบตผม เบามากๆ
ระดับ : สมาชิก VII
โพสต์
827
เงิน
17484
ความดี
21172
เครดิต
24569
จิตพิสัย
18749
จังหวัด
จันทบุรี

เฉพาะตอบกลับของผู้โพสต์ 25#  โพสต์เมื่อ: 2011-03-13
เวงกรรม....ผมทำใช้งานอยุ่ครับ ยาว 2 เมตร กองอยู่หน้าบ้าน ทำง่าย ๆ ครับผมใช้ไฟ 12 V คิดว่าไม่มีคนสนใจเลยไม่ได้โชว์ (ผมไม่ได้โม้นะครับ) ผมดูจากรูปสายพานทามมิ่งมันแพงนะครับ ลองดูร้านที่อยู่ตรงคุกเก่า มีสานพานทุกอย่างความยาวตามสั่ง ใว้ถ่าย clip ลงให้ดูดีมั้ยครับอยากให้ทำกันเอง ครับ เวลาผมทำขายก็เบื่อการต่อลอง ทำใช้เองแล้วกัน ไม่ปิดปังวิธีทำ
ระดับ : สมาชิก V
โพสต์
180
เงิน
7009
ความดี
5063
เครดิต
6010
จิตพิสัย
2927
จังหวัด
กรุงเทพมหานคร
เฉพาะตอบกลับของผู้โพสต์ 26#  โพสต์เมื่อ: 2011-03-13
ตอบกลับโพส 25 โพสของ (manus)
สอนหน่อยครับ ทํายังไง แนะนําด้วย ไม่เป็นจริงๆ ไม่ถนัดเลย
โพสต์
3280
เงิน
49028
ความดี
67852
เครดิต
78389
จิตพิสัย
62308
จังหวัด
กรุงเทพมหานคร

เฉพาะตอบกลับของผู้โพสต์ 27#  โพสต์เมื่อ: 2011-03-14
ที่ลงให้ไว้นี่ก็ทั้งหมดแล้วนะครับ ...

ถ้าจะให้แค่มันวิ่งไปวิ่งมาจะใช้สายพานแบบอื่นก็ได้ แต่ถ้าอยากได้ความนิ่งราบรื่น-ความถูกต้องเที่ยงตรง-อยู่ตัวใช้ได้นาน กับงานลักษณะนี้ปกติใช้สายพานไทมิ่งกันครับ เขาทำมาเฉพาะ ไม่มีตัวเลือกอื่นนะครับ ไม่แนะนำให้ประหยัดตรงนี้ จะเข้าทำนองเสียน้อยเสียยาก เสียมากเสียง่าย ...

ส่วนไฟต้องดูมอเตอร์ที่จะเลือกใช้ และ ลักษณะการใช้งาน ... มอเตอร์ 12V ถ้าแรงขับ (torque) ไม่พอ สามารถอัดไฟให้สูงกว่าปกติได้ เช่น 36V  ไฟที่จะนำมาใช้ก็ต้องให้แรงดันได้ในช่วง 12-36 V ขนาดแอมป์ไม่ต่ำกว่าที่มอเตอร์ต้องการใช้ ควรต้องให้สูงกว่าประมาณนึง ... ส่วนการเลือกแบบดูที่ลักษณะการใช้งาน ถ้านำใช้งานในสถานที่มีไฟให้ต่อ ก็หาแบบ Adaptor เสียบไฟบ้าน แต่ถ้ามีโอกาสได้ใช้นอกสถานที่ไม่มีไฟฟ้า ก็หาแบตแห้ง 12 โวลต์ หรือ เกินกว่านั้นก็ได้ ... ไฟเลี้ยงวงจรขับก็ต้องการไฟเลี้ยงด้วย อาจจะ 5V ก็หา Adaptor เพิ่มเติมอีกชุดนึงด้วย หรือ ใช้ตัวแปลงจากแบตแห้ง 12 โวลต์เอาอีกที (DC to DC Converter / Step-Down Regulator) ...

ถาม ๆ หาแถว ๆ เดียวกับที่จะซื้อของนั่นแหล่ะครับ เกลื่อนไปหมด ...
ระดับ : สมาชิก VII
โพสต์
827
เงิน
17484
ความดี
21172
เครดิต
24569
จิตพิสัย
18749
จังหวัด
จันทบุรี

เฉพาะตอบกลับของผู้โพสต์ 28#  โพสต์เมื่อ: 2011-03-14
แนะนำ ใช้ มอเตอร์ 12 V gear ความเร็ว 80 RPM ขึ้นไป ถ้าข้ากว่านั้นมันช้าไป คืนนี้ถ่าย วิธีการทำให้ดูครับ  ที่ผมจัดทำชุดนี้ขึ้นมาเพราะงานผมส่วนมากจะงานสารคดี และงานนำเสนอครับ
ระดับ : สมาชิก V
โพสต์
180
เงิน
7009
ความดี
5063
เครดิต
6010
จิตพิสัย
2927
จังหวัด
กรุงเทพมหานคร
เฉพาะตอบกลับของผู้โพสต์ 29#  โพสต์เมื่อ: 2011-03-14
รอชมครับ

แล้ว ac to dc converter มีเปล่าครับ ราคาประมาณ?
